1. Material and Manufacturing
Core Material Composition:
Ductile Iron Housing: EN-GJS-500-7/600-3 with spheroidal graphite structure
Stainless Steel Components: SS304/316 fasteners and restraint elements
Sealing Elements: Multi-lip EPDM gaskets with fabric reinforcement
Corrosion Protection: Fusion-bonded epoxy coating per AWWA C116
Advanced Manufacturing Process:
Precision casting with controlled cooling cycles
CNC machining of sealing interfaces
Automated assembly with torque-controlled fastening
100% hydrostatic and dimensional verification
2. Performance Characteristics
Mechanical Performance:
Pressure rating: PN10/16/25 (150–365 psi)
Temperature range: -30°C to 120°C (EPDM gaskets)
Axial restraint capability: Withstands full pressure thrust loads
Burst pressure: ≥4× working pressure
Cyclic performance: 10,000+ cycles at 1.25× working pressure
Sealing Performance:
Triple-seal configuration:
Primary seal: Pressure-activated lip seals
Secondary seal: Radial compression gasket
Tertiary seal: Mechanical interference seal
Zero leakage at 2× working pressure per AWWA C219
Maintains sealing integrity under 3–5° deflection and misalignment
Installation Performance:
Split-design construction allows installation without pipe disassembly
Standard wrench tightening—no special tools required
Visual alignment indicators ensure proper positioning
Immediate system pressurization after installation
3. Utility and Applications
Primary Application Domains:
Pipe Repair: Emergency restoration of damaged pipelines
System Modifications: Addition of tees, valves, or new branches
Pipe Joining: Connection of plain-end pipes of same or different materials
Maintenance Operations: Temporary bypass or system isolation
Installation Advantages:
Time Efficiency: 80% faster installation vs. welded joints
Space Optimization: Compact design suitable for confined spaces
No Special Tools: Standard hand tools sufficient
All-Weather Capability: Reliable under all environmental conditions
Economic Benefits:
Cost Reduction: 50–70% lower installed cost than welded joints
Labor Savings: Two-person installation team
Downtime Minimization: Rapid setup shortens system outages
Reusability: Fully reusable after disassembly
Technical Superiority:
Full Restraint Capability: Integrated thrust restraint mechanism
Material Versatility: Compatible with DI, PVC, steel, and AC pipes
Vibration Damping: Rubber gaskets absorb system vibration
Thermal Compensation: Handles expansion and contraction
Performance Specifications
| Parameter | Performance Range | Testing Standard |
|---|---|---|
| Working Pressure | 150–365 psi | AWWA C219 |
| Test Pressure | 2.5× working pressure | AWWA C219 |
| Temperature Range | -30°C to 120°C | ASTM D2000 |
| Pull-out Resistance | Full pressure thrust | AWWA C219 |
| Chemical Resistance | pH 4–11 | NSF/ANSI 61 |
Design Features
Innovative Configuration:
Split-shell (two-piece or three-piece) design
Integral restraint via locking segments or grip rings
Multi-gasket independent sealing chambers
High-strength corrosion-resistant bolting system
Protection Systems:
Cement mortar lining per AWWA C104
External epoxy coating per AWWA C116
Dielectric isolation for dissimilar metals
UV-resistant finish for outdoor applications
Comparative Advantages
| Feature | DI Coupling | Traditional Coupling |
|---|---|---|
| Installation Time | 15–30 minutes | 60–120 minutes |
| Restraint Capability | Integral | External required |
| Material Compatibility | Universal | Limited |
| Pressure Rating | Higher | Standard |
| Service Life | 50+ years | 20–30 years |
Installation Benefits:
Field Efficiency:
No pipe-end preparation required
No welding or special equipment needed
Visual verification of proper assembly
Immediate system restoration
Reliability Features:
Positive locking indicators
Uniform gasket compression design
Corrosion-protected fasteners
Fail-safe sealing mechanism
Quality Assurance:
Third-party certification (NSF, UL, FM)
Material traceability per EN 10204 3.1/3.2
Regular ISO 9001 quality audits
Performance testing per AWWA C219
Specialized Variants:
Repair Couplings: Extended length for damaged pipe repair, reinforced sealing for irregular surfaces, quick-installation design for emergencies
Transition Couplings: Connects pipes of different sizes or materials with dielectric isolation and special gasket compounds

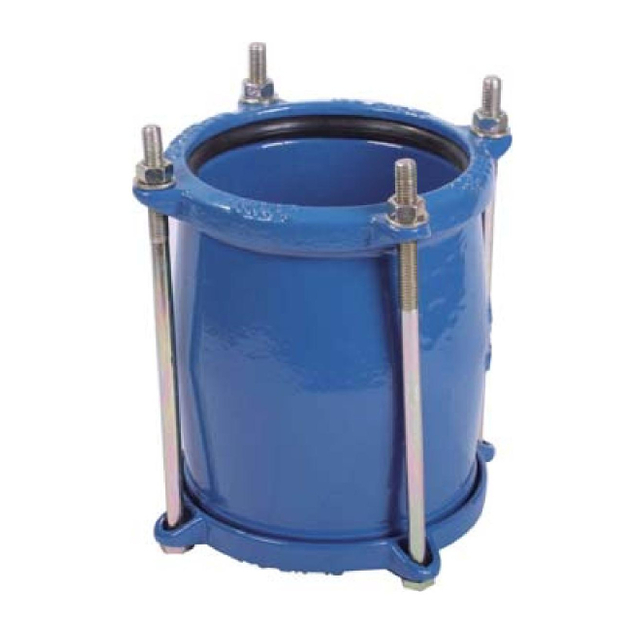

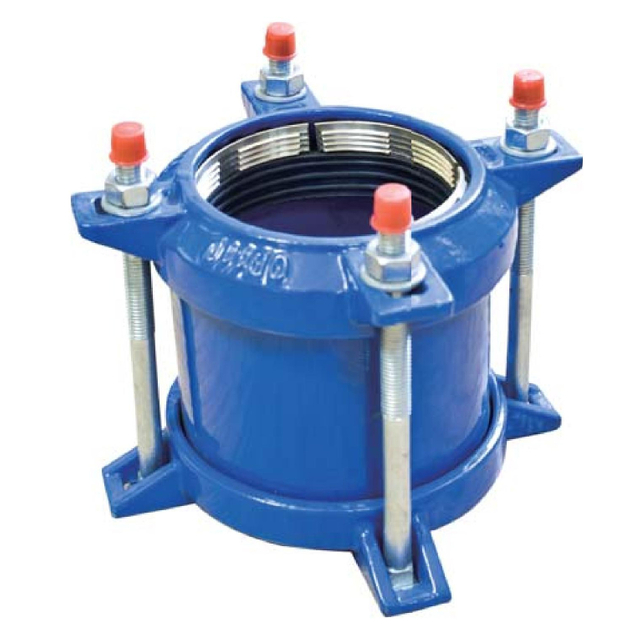

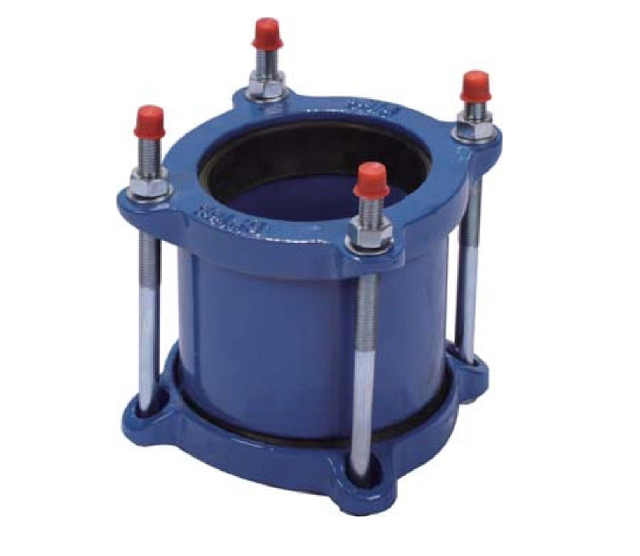

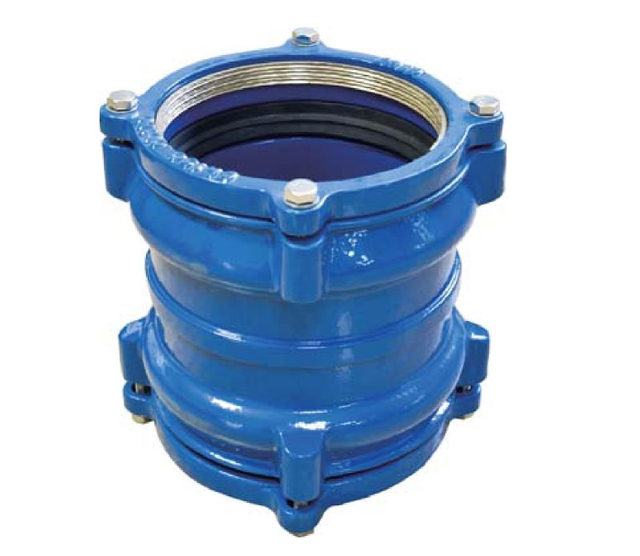

Restrained Couplings: Heavy-duty locking design for high-pressure and thrust conditions
Conclusion:
Ductile Iron Coupling Fittings combine mechanical robustness with sealing precision, providing a reliable, flexible, and reusable solution for pipeline installation, maintenance, and repair. Their split-shell construction, integral restraint capability, and rapid installation make them indispensable in modern water, industrial, and municipal pipeline systems—ensuring long-term performance, safety, and cost efficiency under the most demanding conditions.
